Bac pentru pini terminali, izolati si neizolati, forma sertizare W, Knipex
Pentru: pini terminali, izolați şi neizolați
Sertizare recomandata

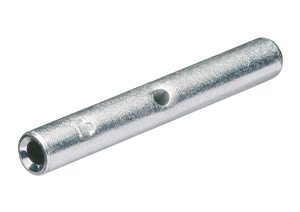

Pentru: conectori tubulari neizolați
Sertizare recomandata

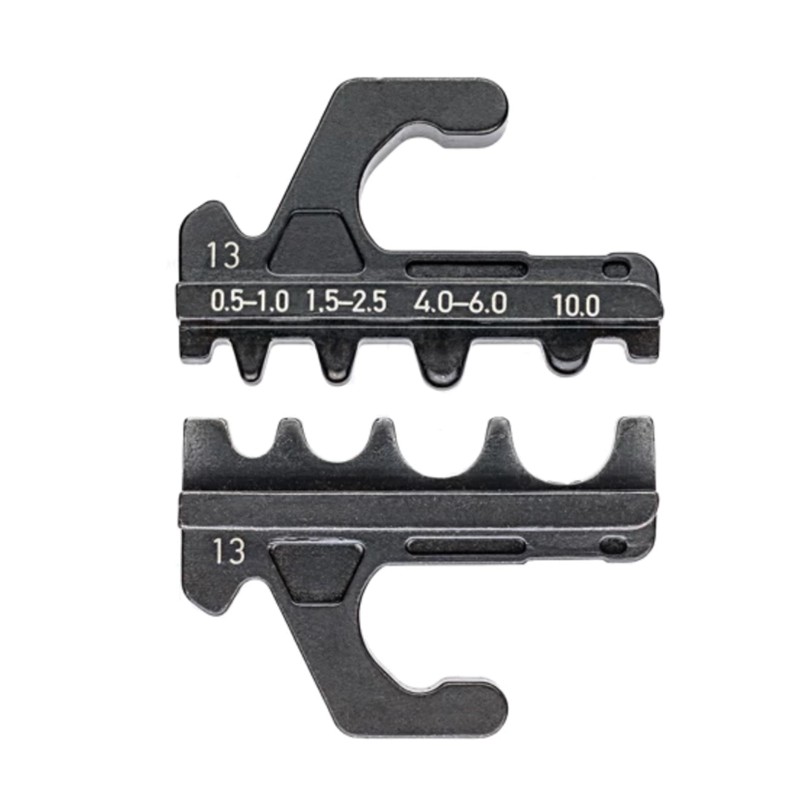

Bac pentru conectori tubulari neizolati, forma sertizare W, Knipex
Aplicatii:
Sertizare recomandata:
Formele cele mai uzuale pentru sertizare:
Sertizarea în „C” pentru forme tubulare închise acoperă o gamă foarte mare de mărimi
Sertizarea în „B” pentru forme deschise cu o calitate a sertizării excelentă
Sertizările „ÎNCHISE” sunt cele mai bune sertizări, uniforme. Sertizare comprimată și aspect corespunzător
SUCCESIUNEA DE LUCRU LA SERTIZARE:
În cele ce urmează vom folosi termenele de „conductor” și „conector” pentru toate tipurile din aceste două categorii de produse.
1. Alege conectorul potrivit pentru conductorul respectiv. Verifică marcajele!
2. Alege uneltele și sculele compatibile cu conductorul și conectorul care trebuiesc asamblate.
*3. Determină lungimea care trebuie să fie dezizolată, marcheaz-o și execută dezizolarea capătului de conductor.
4. Verifică compatibilitatea unealtă/sculă/conector/conductor izolat-neizolat și definitivează etapele de lucru.
5. Introdu capătul dezizolat al conductorului în locașul din conector și poziționează corect zona dezizolată și începutul de conductor rămas izolat. Atenție la marcaje și la limitatoare!
6. Introdu cu atenție ansamblul conductor-conector între fălcile/bacurile uneltei, poziționează-l corect, inițiază ciclul de lucru și continuă până la realizarea completă a sertizării.
7. Verificarea vizuală a asamblării conectorilor izolaţi.
*3. NU SE ADMIT
1. Tăieturi neregulate ale izolației
2. Fire mai scurte
3. Fire mai lungi
4. Fire îndoite
PREZENȚA FIRELOR ÎN ZONA DE CONTACT
EVAZARE CAPĂT TUBULAR ÎN ZONA DE SERTIZARE FIRE
PREZENȚA FIRELOR ÎN ZONA DE CONTACT
Fisa tehnica
Pentru: pini terminali, izolați şi neizolați
Sertizare recomandata
Pentru: conectori inelari izolați / mufe pentru îmbinare
Sertizare recomandata
Pentru: conectori plați (lățime 4.8 / 6.3)
Sertizare recomandata
Pentru: pini terminali, izolați şi neizolați
Sertizare recomandata
