Conector pentru imbinare cap la cap - izolatie din poliamida, Knipex
Izolație: poliamidă
Material: cupru
Tensiune maximă admisă: 600 V
Sertizare recomandata: Ovala
Conexiune fără șuruburi
Material: poliamidă
T max: 80° C
Filtreaza variantele:

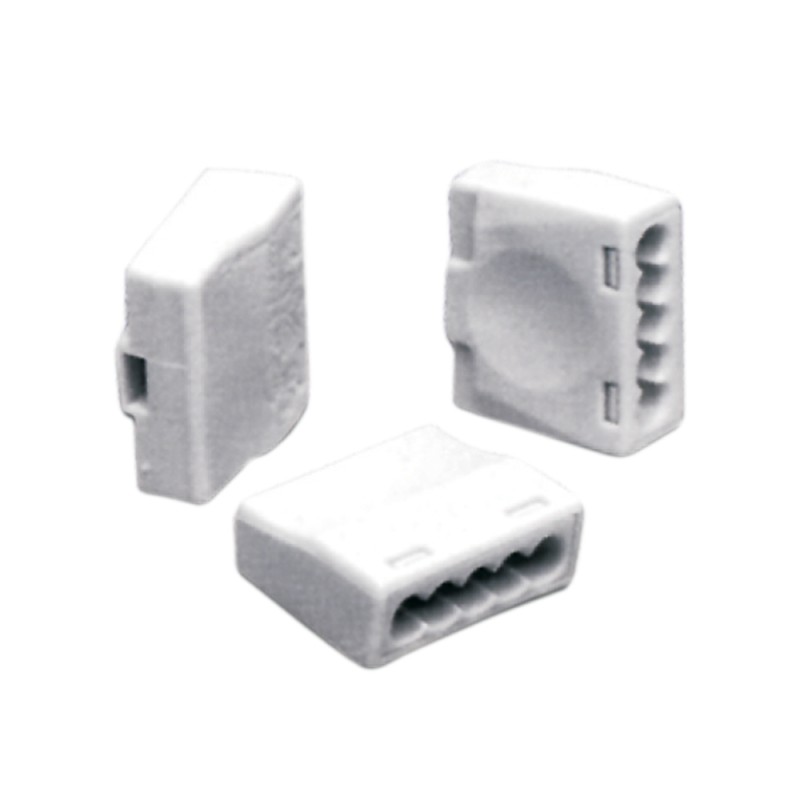

Clema imbinare cablu, poliamida, Hilpress
Restriction of Hazardous Substances - conform Directivei 2002/95/EC care interzice folosirea substanțelor periculoase în echipamentele electrice și electronice
Emisie zero de halogeni atunci când izolația este expusă la surse mari de căldură
Formele cele mai uzuale pentru sertizare:
Sertizarea în „C” pentru forme tubulare închise acoperă o gamă foarte mare de mărimi
Sertizarea în „B” pentru forme deschise cu o calitate a sertizării excelentă
Sertizările „ÎNCHISE” sunt cele mai bune sertizări, uniforme. Sertizare comprimată și aspect corespunzător
SUCCESIUNEA DE LUCRU LA SERTIZARE:
În cele ce urmează vom folosi termenele de „conductor” și „conector” pentru toate tipurile din aceste două categorii de produse.
1. Alege conectorul potrivit pentru conductorul respectiv. Verifică marcajele!
2. Alege uneltele și sculele compatibile cu conductorul și conectorul care trebuiesc asamblate.
*3. Determină lungimea care trebuie să fie dezizolată, marcheaz-o și execută dezizolarea capătului de conductor.
4. Verifică compatibilitatea unealtă/sculă/conector/conductor izolat-neizolat și definitivează etapele de lucru.
5. Introdu capătul dezizolat al conductorului în locașul din conector și poziționează corect zona dezizolată și începutul de conductor rămas izolat. Atenție la marcaje și la limitatoare!
6. Introdu cu atenție ansamblul conductor-conector între fălcile/bacurile uneltei, poziționează-l corect, inițiază ciclul de lucru și continuă până la realizarea completă a sertizării.
7. Verificarea vizuală a asamblării conectorilor izolaţi.
1. Tăieturi neregulate ale izolației
2. Fire mai scurte
3. Fire mai lungi
4. Fire îndoite
PREZENȚA FIRELOR ÎN ZONA DE CONTACT
EVAZARE CAPĂT TUBULAR ÎN ZONA DE SERTIZARE FIRE
PREZENȚA FIRELOR ÎN ZONA DE CONTACT
Fisa tehnica
Izolație: poliamidă
Material: cupru
Tensiune maximă admisă: 600 V
Sertizare recomandata: Ovala
Izolație: polipropilenă (PP)
Material: cupru
Tiputi de sertizare recomandate
Conform DIN 46341 partea 1 forma B și VG 88706
Material: Cupru electrolitic zincat
Tiputi de sertizare recomandate
Material izolator: Poliamidă - rezistență termică până la + 110° C
Pentru fire între 0.14 și 150 mm²
Tiputi de sertizare recomandate
Izolație: poliamidă
Material: alamă
Tensiune maximă admisă: 600 V
Sertizare recomandata
Conform DIN 46234 și similar
Material: Cupru electrolitic zincat
Tiputi de sertizare recomandate
DIN 46228-4: 2020-03
Izolație: polipropilenă (PP)
Material: cupru
Tiputi de sertizare recomandate
DIN 46228-1: 2020-03
Material: cupru
Sertizari recomandate
Izolație: poliamidă
Material: alamă
Tensiune maximă admisă: 600 V
Sertizare recomandata
Tiputi de sertizare recomandate
Conform DIN 46245 partea 1-3
Tiputi de sertizare recomandate
Tiputi de sertizare recomandate
Material: alamă
Sertizare recomandata
Conform DIN 46234 și VG 88410 (de la 10 mm²)
Material: Cupru electrolitic zincat
Tiputi de sertizare recomandate
Conform DIN 46245 partea1-3
Tiputi de sertizare recomandate
