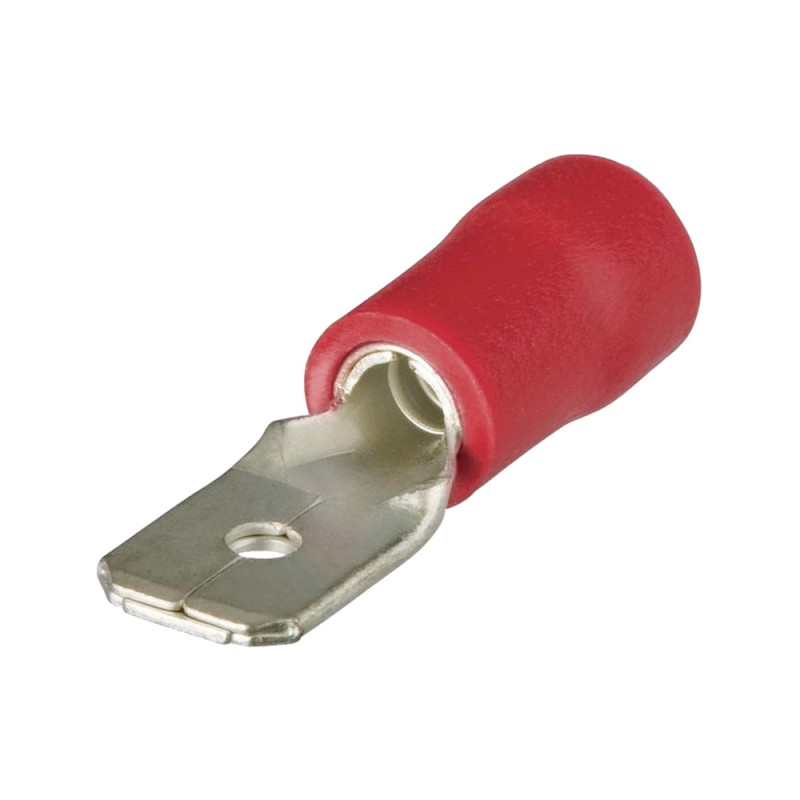

Conectori plati - izolatie din poliamida - tata, Knipex

De la 75,91 lei
Cu TVA Livrare in 1-3 zile

Izolație: poliamidă

Material: alamă

Tensiune maximă admisă: 600 V

Sertizare recomandata

Filtreaza variantele:

Reseteaza filtrele

Pini terminali DIN 46228, Hilpress

  • Izolație: poliamidă
  • Material: alamă
  • Tensiune maximă admisă: 600 V

Tipuri de sertizari recomandate:





Cerințe minime pentru realizarea unei legături de bună calitate:
  • Alegerea papucului/conectorului potrivit pentru cablul/conductorul respectiv. Atenție la marcaje!
  • Alegerea sculei și a formei corecte pentru sertizare.

Formele cele mai uzuale pentru sertizare:

Sertizarea în „C” pentru forme tubulare închise acoperă o gamă foarte mare de mărimi



Sertizarea în „B” pentru forme deschise cu o calitate a sertizării excelentă



Sertizările „ÎNCHISE” sunt cele mai bune sertizări, uniforme. Sertizare comprimată și aspect corespunzător



SUCCESIUNEA DE LUCRU LA SERTIZARE:

În cele ce urmează vom folosi termenele de „conductor” și „conector” pentru toate tipurile din aceste două categorii de produse.

1. Alege conectorul potrivit pentru conductorul respectiv. Verifică marcajele!

2. Alege uneltele și sculele compatibile cu conductorul și conectorul care trebuiesc asamblate.

*3. Determină lungimea care trebuie să fie dezizolată, marcheaz-o și execută dezizolarea capătului de conductor.

4. Verifică compatibilitatea unealtă/sculă/conector/conductor izolat-neizolat și definitivează etapele de lucru.

5. Introdu capătul dezizolat al conductorului în locașul din conector și poziționează corect zona dezizolată și începutul de conductor rămas  izolat. Atenție la marcaje și la limitatoare!

6. Introdu cu atenție ansamblul conductor-conector între fălcile/bacurile uneltei, poziționează-l corect, inițiază ciclul de lucru și continuă până la realizarea completă a sertizării.

7. Verificarea vizuală a asamblării conectorilor izolaţi.


*3. NU SE ADMIT



1. Tăieturi neregulate ale izolației
2. Fire mai scurte
3. Fire mai lungi
4. Fire îndoite


PREZENȚA FIRELOR ÎN ZONA DE CONTACT

EVAZARE CAPĂT TUBULAR ÎN ZONA DE SERTIZARE FIRE


PREZENȚA FIRELOR ÎN ZONA DE CONTACT

Fisa tehnica

COD ARTICOL
US22.09.086B
BRAND
Knipex
Forma Sertizare
Ovala
