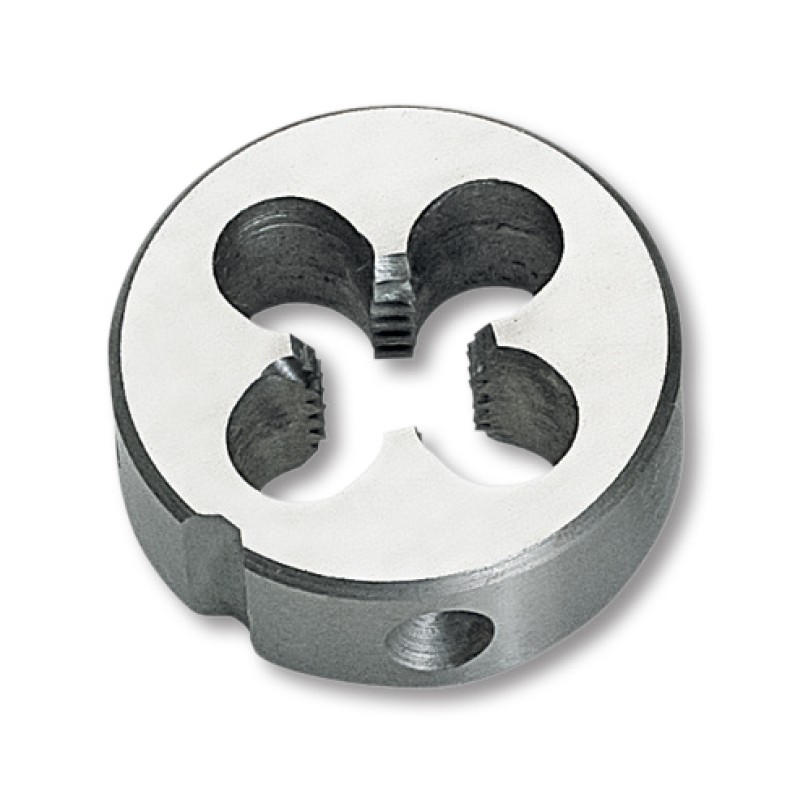

Filiere forma B, filet UNC, DIN 223, DIN EN 22568, VOLKEL

De la 63,96 lei
Cu TVA

Tip filet: UNC

DIN 223

Directie filetare: dreapta

Vezi variante
Descriere

Filtreaza variantele:

Reseteaza filtrele
Filiere forma B, filet UNC, DIN 223, DIN EN 22568, VOLKEL

Aplicații
  • materiale neabrazive până la 800 N/mm²
  • oțel nealiat și slab aliat
Filet UNC standard unificat ANSI B 1.1
Oţelul rapid, cunoscut sub numele de High Speed Steel, reprezintă o grupă de oţeluri aliate pentru unelte cu un conţinut de carbon de până la 2% şi până la 30% conţinut de elemente de aliaj precum tungsten (wolfram), molibden, vanadiu, cobalt, nichel şi titan. Materialele HSS se caracterizează prin duritate mare, rezistenţă la uzură şi o rezistenţă la căldură de până la 600°C.
Clasa de rezistență




1. Orificiu de degajare
2. Filet de intrare
3. Parte de intrare

D - diametru exterior (Ø ext)
E - grosimea filierei
a - lățime de contact
b - orificiu pentru șurubul de fixare al suportului de filieră
α - unghi de degajare
β - unghi de contact
γ - unghi de așezare

VOLKEL
  • Specialist in scule pentru filetare și sisteme de insertii pentru repararea filetelor.
  • 100 de ani de experienta in productia de tarozi.
  • Companie cu sediul in Remscheid, Germania.
  • Clienti din 70 de tari sunt satisfacuti de calitatea produselor VÖLKEL.

Specializare
Se concentreaza pe ceea ce știe cel mai bine: scule pentru filetare.
Calitate
Garanteaza o calitate buna și constanta pentru industrie.
Preturi
Ofera cele mai bune preturi pentru produse de calitate.
Servicii
Garanteaza livrarea la timp a tuturor produselor din program.


Tarozi de mana (set de 2 sau 3 buc.)
Tarod de degroșare (nr. 1). Filet de intrare cu 6-8 spire.
Tarod intermediar (nr. 2). Filet de intrare cu 4-5 spire.

Tarod de finisare (nr. 3) Filet de intrare cu 2-3 spire.
 La tarodul pentru filetare manuala este valabil faptul ca dupa doua rotiri ale tarodului trebuie realizata un sfert de rotatie inapoi pentru a rupe spanul. Astfel incarcarea pe tarod scade.

Tarozi de mașina (universali)


Filetarea se face cu un singur tarod. Pentru filetarea pe mașina trebuie aleasa in mod corespunzator turatia corecta. Ei pot fi utilizati și ca tarozi de mana.

Filiere



Insertii pentru repararea filetelor



Recomandari
  • In primul rand trebuie identificat cat mai bine materialul in care se va executa filetul. Fiecare tip de tarod a fost proiectat și executat astfel incat sa asigure o filetare optima pentru fiecare material in parte (difera atat duritatea materialului cat și forma șpanului).
  • Pentru executia unui filet corespunzator, geometria (dimensiunile orificiului) trebuie respectata cu mare strictete.
  • Pentru marirea duratei de taiere a uneltei si pentru calitatea optima a suprafetei se vor utiliza uleiuri de racire a sculelor aschietoare sau alti agenti de racire pentru ungere, intrucat acestia reduc frecarea dintre aschie si tarod (deci si momentul de rotatie necesar).






Fisa tehnica

COD ARTICOL
US19.03.109B
BRAND
VOLKEL
Material
HSS-E
DIN
223
Forma
B
Directie filetare
Dreapta; Stanga
