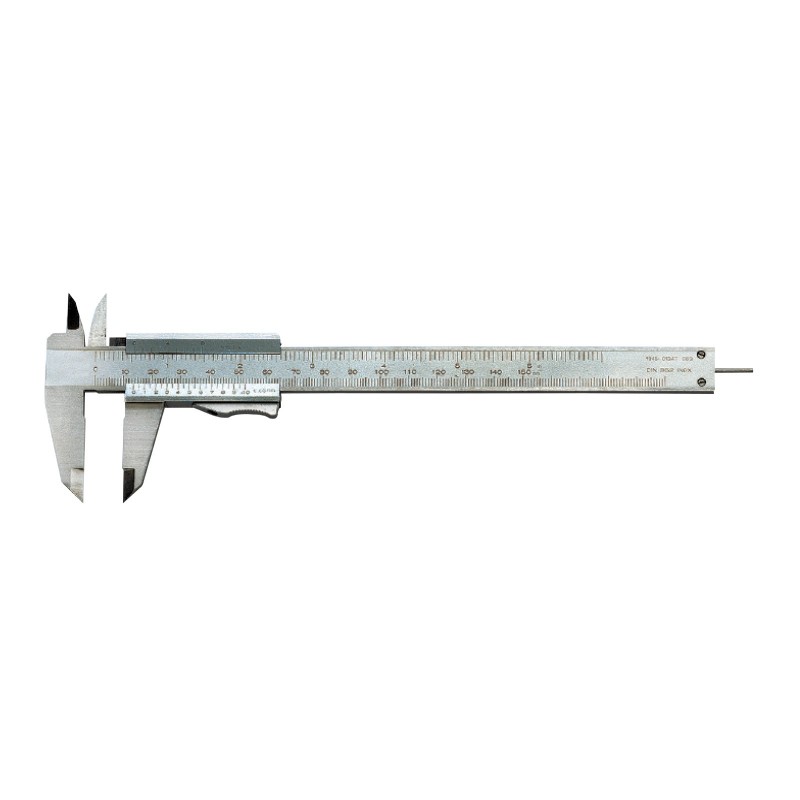

Șubler cu ghidaj prismatic dublu cu citire fără eroare de paralaxă, blocare cu surub, domeniu de masura 150 mm, Format
Execuție din oțel inoxidabil călit, părțile de citire cromate mat
Cu tijă de adâncime rectangulară
Citire în mm și în inch
Execuție din oțel inoxidabil călit
Tip blocare: instantanee
Lungime fălci (mm): 40
Șubler cu tijă rotundă de adâncime
Cum se citește scala
Șublere vernier
(gradație 0.005 mm)
1. Citire scală principală: 4.00 mm
2. Citire scală vernier: 0.75 mm
Citirea șublerului: 4.75 mm
Observație: La șublerul vernier, se citește 0.75 mm (2) la poziția în care o linie de gradație a scalei principale corespunde unei linii de gradație vernier.
Scală vernier 1/20 cu gradații de 0.05 mm
Vernierul 1/20 are o valoare de măsurare de 0.05 mm,
adică 36 gradații pe vernier, 3 x 0.05 mm = 0.15 mm.
Scală vernier 1/50 cu gradații de 0.02 mm
Vernierul 1/50 are o valoare de măsurare de 0.02 mm, adică 36 de gradații pe
vernier, 3 x 0.02 mm = 0.06 mm. Cu această precizie se atinge un prag care n-ar fi
ușor de citit de ochiul uman fără ajutor.
Tipuri de scală vernier
Scala vernier este atașată la cursorul șublerului și fiecare diviziune de
pe această scală este cu 0.05 mm mai scurtă decât o diviziune de 1 mm
pe scala principală.
Aceasta înseamnă că, pe măsură ce fălcile șublerului se deschid,
fiecare mișcare succesivă de 0.05 mm face linia scalei vernierului să
coincidă cu linia scalei principale și deci indică numărul de 0.05 unități
mm ce trebuie numărate (deși, pentru comoditate, scala de măsurare
este numerotată în fracțiuni de mm).
În mod alternativ, o diviziune a vernierului poate fi făcută cu 0.05 mm
mai scurtă decât două diviziuni ale scalei principale pentru a realiza o
scală vernier lungă. Acest lucru face ca rigla de măsurare să fie mai
ușor de citit, dar principiul și gradația sunt în continuare aceleași.
Fisa tehnica
Execuție din oțel inoxidabil călit, părțile de citire cromate mat
Cu tijă de adâncime rectangulară
Citire în mm și în inch
Execuție din oțel inoxidabil călit
Blocare cu șurub
Precizie (mm): 0.01
Execuție din oțel inoxidabil călit
Domeniu de masura: 150 mm
Precizie (mm): 0.01
Execuție din oțel inoxidabil călit
Tip blocare: cu șurub
Domeniu de măsură (mm) 100
Execuție din alamă solidă
Citire în milimetri și inch
Execuție din oțel inoxidabil călit
Domeniu de măsură (mm): 150
Gradație (mm): 0.05
Execuție din oțel inoxidabil călit
Fara eroare de paralaxa
Tip blocare: instantanee
Execuție din oțel inoxidabil călit
Blocare cu șurub
Gradație (mm): 0.05
Execuție din oțel inoxidabil călit
TWIN = blocare instantanee + blocare cu șurub
Execuție din oțel inoxidabil călit
Blocare cu șurub
Gradație (mm): 0.05
Execuție din oțel inoxidabil călit
Tip blocare: instantanee
Lungime fălci (mm): 40
Execuție din oțel inoxidabil călit
Blocare cu șurub
Precizie (mm): 0.01
Execuție din oțel inoxidabil călit
Blocare cu șurub
Precizie (mm): 0.01
Material: inox
Reincarcare USB
Precizie: 0.1 mm
Execuție din oțel inoxidabil călit
Domeniu de măsură (mm): 150
Gradație (mm): 0.05
