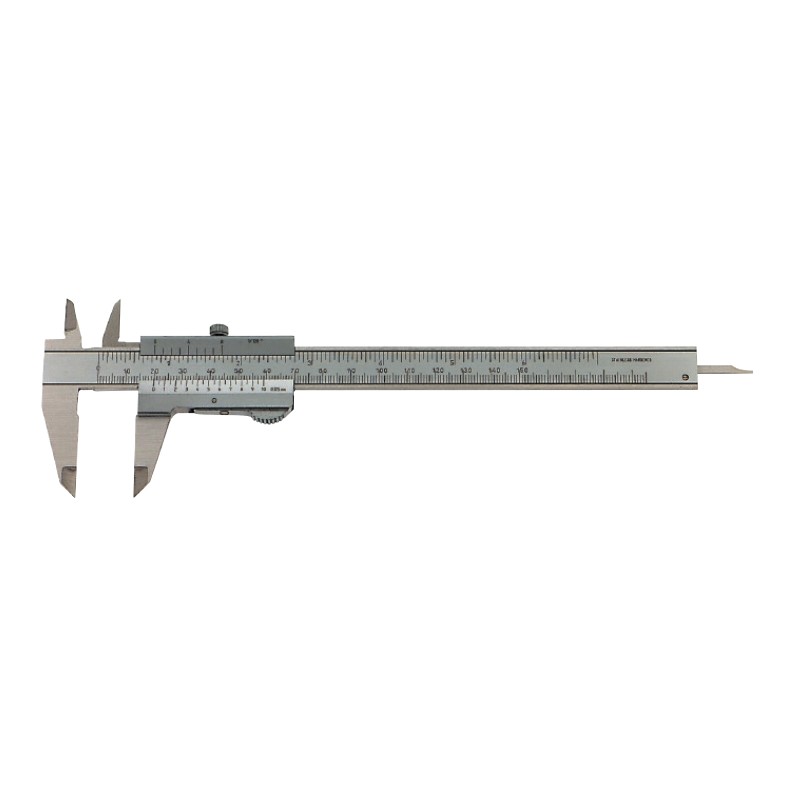

Subler cu tija rotunda de adancime, blocare instantanee, domeniu de masura 150, gradatie 0.02, L falci 40, Fortis
Execuție din oțel inoxidabil călit
Tip blocare: instantanee
Lungime fălci (mm): 40
Șubler “TWIN” - blocare instantanee și cu șurub
Cum se citește scala
Șublere vernier
(gradație 0.005 mm)
1. Citire scală principală: 4.00 mm
2. Citire scală vernier: 0.75 mm
Citirea șublerului: 4.75 mm
Observație: La șublerul vernier, se citește 0.75 mm (2) la poziția în care o linie de gradație a scalei principale corespunde unei linii de gradație vernier.
Scală vernier 1/20 cu gradații de 0.05 mm
Vernierul 1/20 are o valoare de măsurare de 0.05 mm,
adică 36 gradații pe vernier, 3 x 0.05 mm = 0.15 mm.
Scală vernier 1/50 cu gradații de 0.02 mm
Vernierul 1/50 are o valoare de măsurare de 0.02 mm, adică 36 de gradații pe
vernier, 3 x 0.02 mm = 0.06 mm. Cu această precizie se atinge un prag care n-ar fi
ușor de citit de ochiul uman fără ajutor.
Tipuri de scală vernier
Scala vernier este atașată la cursorul șublerului și fiecare diviziune de
pe această scală este cu 0.05 mm mai scurtă decât o diviziune de 1 mm
pe scala principală.
Aceasta înseamnă că, pe măsură ce fălcile șublerului se deschid,
fiecare mișcare succesivă de 0.05 mm face linia scalei vernierului să
coincidă cu linia scalei principale și deci indică numărul de 0.05 unități
mm ce trebuie numărate (deși, pentru comoditate, scala de măsurare
este numerotată în fracțiuni de mm).
În mod alternativ, o diviziune a vernierului poate fi făcută cu 0.05 mm
mai scurtă decât două diviziuni ale scalei principale pentru a realiza o
scală vernier lungă. Acest lucru face ca rigla de măsurare să fie mai
ușor de citit, dar principiul și gradația sunt în continuare aceleași.
Fisa tehnica
Execuție din oțel inoxidabil călit
Tip blocare: instantanee
Lungime fălci (mm): 40
DIN 862
Blocare cu surub
Domeniu de masura: 150 mm
Execuție din oțel inoxidabil călit
Blocare cu șurub
Precizie (mm): 0.01
Execuție din oțel inoxidabil călit
Tip blocare: cu șurub
Lungime fălci (mm): 40
Gradație (mm): 0.05
Tip blocare: cu surub
Execuție din oțel inoxidabil călit
Execuție din alamă solidă
Citire în milimetri și inch
Execuție din oțel inoxidabil călit
Blocare cu șurub
Se livrează cu certificat (până la lungimea de 1000 mm)
Execuție din oțel inoxidabil călit
Tip blocare: cu șurub
Domeniu de măsură (mm) 100
Gradație (mm): 0.02
Execuție din oțel inoxidabil călit
Domeniu de masura: 150 mm
Precizie (mm): 0.01
Execuție din oțel inoxidabil călit.
Blocare cu șurub.
Precizie (mm): 0.01
Execuție din oțel inoxidabil călit
Blocare cu șurub
Gradație (mm): 0.05
Execuție din oțel inoxidabil călit
Fara eroare de paralaxa
Tip blocare: instantanee
Execuție din oțel inoxidabil călit
Tip blocare: cu șurub
Lungime fălci (mm): 40
Execuție din oțel inoxidabil călit
Compatibil cu șublere de până la 200 mm
Dimensiuni (mm): 75 x 7 mm
Execuție din oțel inoxidabil călit
Fara eroare de paralaxa
Tip blocare: cu surub
Execuție din oțel inoxidabil călit
Tip blocare: instantanee
Lungime falci (mm): 40
