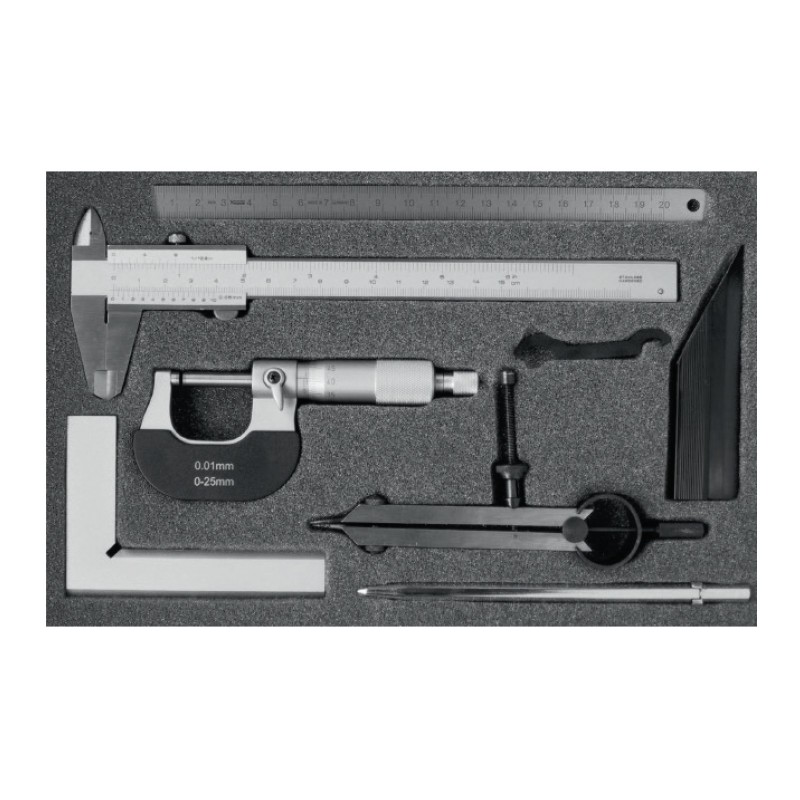

Trusa de masurare Analog - TSA7, 7 piese, Fortis

• Șubler standard 150 mm
• Micrometru exterior 0-25 mm
• Echer DIN 874/00 100 mm;
• Compas - 100 mm
• Riglă 200 x 13 x 0.5 mm
• Creion de trasat
• Cuțit de trasat

Subler cu tija rectangulara de adancime, blocare instantanee, domeniu de masura 150, gradatie 0.02, L falci 40, Format
Execuție din oțel inoxidabil călit, scala și vernierul cromate.
Citire în mm și în inch.
Livrat în etui.

Cum se citește scala

Șublere vernier
(gradație 0.005 mm)
1. Citire scală principală: 4.00 mm
2. Citire scală vernier: 0.75 mm
Citirea șublerului: 4.75 mm
Observație: La șublerul vernier, se citește 0.75 mm (2) la poziția în care o linie de gradație a scalei principale corespunde unei linii de gradație vernier.



Scală vernier 1/20 cu gradații de 0.05 mm




Vernierul 1/20 are o valoare de măsurare de 0.05 mm,
adică 36 gradații pe vernier, 3 x 0.05 mm = 0.15 mm.

Scală vernier 1/50 cu gradații de 0.02 mm



Vernierul 1/50 are o valoare de măsurare de 0.02 mm, adică 36 de gradații pe
vernier, 3 x 0.02 mm = 0.06 mm. Cu această precizie se atinge un prag care n-ar fi
ușor de citit de ochiul uman fără ajutor.

Tipuri de scală vernier

Scala vernier este atașată la cursorul șublerului și fiecare diviziune de
pe această scală este cu 0.05 mm mai scurtă decât o diviziune de 1 mm
pe scala principală.

Aceasta înseamnă că, pe măsură ce fălcile șublerului se deschid,
fiecare mișcare succesivă de 0.05 mm face linia scalei vernierului să
coincidă cu linia scalei principale și deci indică numărul de 0.05 unități
mm ce trebuie numărate (deși, pentru comoditate, scala de măsurare
este numerotată în fracțiuni de mm).

În mod alternativ, o diviziune a vernierului poate fi făcută cu 0.05 mm
mai scurtă decât două diviziuni ale scalei principale pentru a realiza o
scală vernier lungă. Acest lucru face ca rigla de măsurare să fie mai
ușor de citit, dar principiul și gradația sunt în continuare aceleași.

Micrometru exterior

Cum se citește scala
Micrometru cu scală standard - gradație 0.01 mm:

1 - Citire scală manșon - 7.0 mm 2 - Citire scală clichet de acționare - 0.37 mm Citire micrometru: 7.00 + 0.37 = 7.37 mm Observație: 0.37 (2) se citește la poziția în care linia de reper a manșonului se aliniază la gradațiile clichetului

 Scala tamburului poate fi citită direct la 0.01 mm, așa cum se arată mai sus, dar poate fi, de asemenea, estimată la 0.001 mm atunci când liniile aproape coincid, deoarece grosimea liniei este de 1/5 din spațiul dintre ele.


Micrometru cu scală vernier - gradație 0.001 mm:
Scala vernier furnizată deasupra liniei de indexare a manșonului permite
efectuarea de citiri directe de până la 0.001 mm.

1 - Citire scală manșon - 6.0 mm 2 - Citire scală clichet de acționare - 0.21 mm 3 - Citirea de pe marcajul scalei vernier și linia gradației clichetului de acționare - 0.003 mm Citire micrometru: 6.00 + 0.21 + 0.003 = 6.213 mm

Observații:
0.21 mm (2) se citește la poziția în care linia
de index se află între două gradații (21 și 22
în acest caz).

0.003 mm (3) se citește la poziția în care una
dintre gradațiile vernierului se aliniază cu una
dintre gradațiile clichetului.

Dispozitiv de limitare a forței de măsurare

	Audibil în timpul funcționării	Operare ușoară cu o singură mână	Observații
Rolă limitatoare clichet de acționare (dispozitiv de limitare a apăsării)	DA	Nepotrivit	Operația cu clic sonor produce micro-șocuri
Tambur cu fricțiune	NU	Potrivit	Funcționare netedă fără șoc sau sunet
Clichet cu acționare	DA	Potrivit	Operarea acustică oferă confirmarea forței de măsurare constantă
Clichet cu acționare	DA	Potrivit	Operarea acustică oferă confirmarea forței de măsurare constantă
