Trusa de masurare Digital - TSD7 (7 piese), Fortis

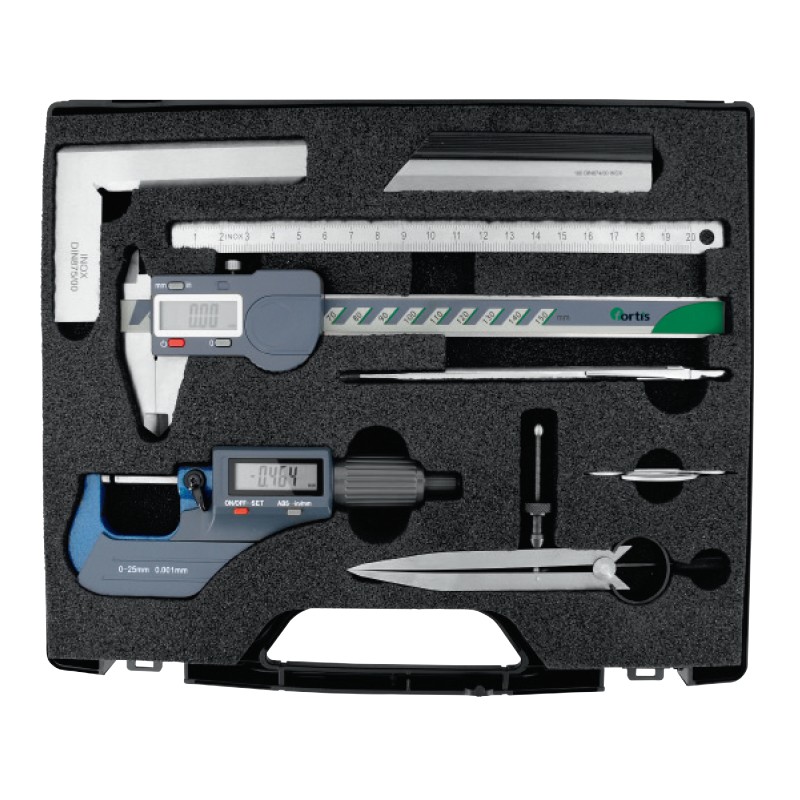

Trusă de măsurare Digital - TSD7 (7 piese)

• Șubler digital 150 mm
• Micrometru exterior digital 0-25 mm
• Echer DIN 874/00 100 mm
• Compas - 100 mm
• Riglă 200 x 13 x 0.5 mm
• Creion de trasat
• Cuțit de trasat

Subler digital - cursor de plastic
Execuție din oțel inoxidabil călit. Blocare cu șurub.
Display 12 mm. Butoane on-off, conversie mm/inch, reset (ZERO).
Ieșire de date RS 232. Livrat în cutie de plastic.



Fețe de măsurare placate cu carbură metalică. Display 7.5 mm.
Ax Ø6.5 mm călit și rectificat. Mecanism cu clichet pentru limitarea forței de
strângere. Conexiune date USB. Buton on/off, reset (zero), conversie mm/inch,
ABS (zero relativ). Livrat în cutie de plastic.



Cum se citește scala
Micrometru cu scală standard - gradație 0.01 mm:

1 - Citire scală manșon - 7.0 mm 2 - Citire scală clichet de acționare - 0.37 mm Citire micrometru: 7.00 + 0.37 = 7.37 mm Observație: 0.37 (2) se citește la poziția în care linia de reper a manșonului se aliniază la gradațiile clichetului

 Scala tamburului poate fi citită direct la 0.01 mm, așa cum se arată mai sus, dar poate fi, de asemenea, estimată la 0.001 mm atunci când liniile aproape coincid, deoarece grosimea liniei este de 1/5 din spațiul dintre ele.


Micrometru cu scală vernier - gradație 0.001 mm:
Scala vernier furnizată deasupra liniei de indexare a manșonului permite
efectuarea de citiri directe de până la 0.001 mm.

1 - Citire scală manșon - 6.0 mm 2 - Citire scală clichet de acționare - 0.21 mm 3 - Citirea de pe marcajul scalei vernier și linia gradației clichetului de acționare - 0.003 mm Citire micrometru: 6.00 + 0.21 + 0.003 = 6.213 mm

Observații:
0.21 mm (2) se citește la poziția în care linia
de index se află între două gradații (21 și 22
în acest caz).

0.003 mm (3) se citește la poziția în care una
dintre gradațiile vernierului se aliniază cu una
dintre gradațiile clichetului.

Dispozitiv de limitare a forței de măsurare

	Audibil în timpul funcționării	Operare ușoară cu o singură mână	Observații
Rolă limitatoare clichet de acționare (dispozitiv de limitare a apăsării)	DA	Nepotrivit	Operația cu clic sonor produce micro-șocuri
Tambur cu fricțiune	NU	Potrivit	Funcționare netedă fără șoc sau sunet
Clichet cu acționare	DA	Potrivit	Operarea acustică oferă confirmarea forței de măsurare constantă
Clichet cu acționare	DA	Potrivit	Operarea acustică oferă confirmarea forței de măsurare constantă
