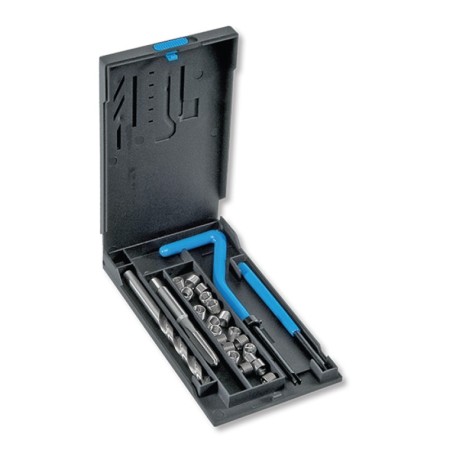

Truse de scule pentru repararea filetelor M2 - M24, VOLKEL

Truse de scule pentru repararea filetelor M2 - M24, VOLKEL

• Tarod special V-COIL
• Sculă insertoare
• 5 - 20 bobine sârmă de inserție 1.5 D
• Burghiu standard (numai pentru M2 - M12)
• Mandrină pentru înlăturarea terminației sârmei de inserție (numai pentru M2 - M12)

Sârmă de inserție V-COIL tip S (“Free Running”) pentru repararea filetelor

   Produsele V-COIL sunt fabricate din material cu certificare DTD 734A - echivalent SAE AS 7245, DIN / NF 2947, W.Nr.1.4301. Duritatea la suprafață Rockwell C43-50; rezistența la tracțiune - min. 1450 N/mm².
   Inserțiile V-COIL tip S (“Free Running”), sunt confecționate din sârmă de oțel inoxidabil austenitic, precis profilată și bobinată elicoidal, în formă de arc. Permit obținerea unor filete interioare permanente, solide, rezistente la coroziune și temperaturi între -160° și 420° C.
   Designul unic al inserțiilor V-COIL asigură obținerea unor filete superioare calitativ, ale căror performanțe nu pot fi reproduse prin alte metode de fixare. Inserțiile V-COIL sunt mai ușoare și mai puțin costisitoare decât orice alt tip de insertie pentru filete.
   După instalare, poziția fixă a filetului este menținută ferm grație presiunii aplicate de spirele bobinei pe suprafața interioară a găurii filetate.
   Aceasta presiune se dezvoltă ca urmare a faptului că diametrul bobinei este mai mare decât diametrul găurii în care se montează, cu o valoare precis calculată.
   În stare liberă, inserțiile au un diametru mai mare decât gaura filetului, din materialul de bază în care urmează să fie instalate. În timpul operației de montare diametrul bobinei se reduce permițând astfel introducerea inserțieiîn gaura filetată. Atunci când inserția este montată la adâncimea corectă, bobina se extinde și se fixează permanent.

• Fixarea unor filete solide în materiale cu rezistență redusă la forfecare (ex. aliaje de aluminiu sau de magneziu). Se utilizează în construcția de mașini, electrotehnică, aparatură medicală, în tehnica aerospațială etc.
• Repararea filetelor uzate sau deteriorate.
• Recuperarea pieselor defecte.

   Lungimea standard a inserțiilor pentru uzul industrial este 1.5 x D (diametrul inserției); de ex. o inserție de 8 mm va avea o lungime de 12 mm.
   La cerere putem asigura și alte lungimi (1 x D, 2 x D, 2.5 x D, 3 x D).
   Inserțiile V-Coil elimină erorile geometrice, de unghi și de pas ale filetului.


Erorile geometrice pot provoca:

• Contact limitat pe flancuri, între șurub și materialul de bază.
• Distribuție inegală a sarcinii pe flancuri.
• Ruperea filetului în sarcină.

Inserțiile reduc aceste erori, oferind:

• O mai mare rezistență de fixare.
• Zonă de contact mai mare.
• Distribuție egală de încărcare a sarcinii pe toate flancurile filetului mărind rezistența la oboseală.

Eroare de unghi

Eroare de pas

Efectul de compensare a erorilor



Repararea filetelor cu sârmă de inserție V-COIL tip S (“Free Running”)


2. Filetare

Se taie un nou filet utilizând tarodul special V-COIL. Se recomandă utilizarea uleiului de tăiere corespunzător. Pentru filete metrice mai mari de M24 și pentru filetele G (BSP), operația se realizează în doi pași, cu un set de 2 tarozi V-COIL diferiți (de degroșare și de finisare).

3. Montarea sârmei de inserție

Se introduce bobina de sârmă pe scula insertoare. Se poziționează bobina cu ajutorul inelului ajustabil la distanța corespunzătoare. Se inserează bobina prin răsucire, presând ușor, pâna la introducerea completă. Se evită rotirea în sens contrar filetului pentru prevenire ruperii.

4. Înlăturarea terminației inserției

Se scoate scula de inserție și se îndepărtează terminația inserției prin presare cu ajutorul sculei speciale de desprindere a terminației sau, pentru filete mai mari de M12 (1/2”), cu clești mecanici cu fălci lungi. Noul filet este mai precis și mai rezistent decât filetul original.

VOLKEL

• Specialist in scule pentru filetare și sisteme de insertii pentru repararea filetelor.
• 100 de ani de experienta in productia de tarozi.
• Companie cu sediul in Remscheid, Germania.
• Clienti din 70 de tari sunt satisfacuti de calitatea produselor VÖLKEL.



Tarozi de mana (set de 2 sau 3 buc.)

Tarod de degroșare (nr. 1). Filet de intrare cu 6-8 spire. Tarod intermediar (nr. 2). Filet de intrare cu 4-5 spire. Tarod de finisare (nr. 3) Filet de intrare cu 2-3 spire.

La tarodul pentru filetare manuala este valabil faptul ca dupa doua rotiri ale tarodului trebuie realizata un sfert de rotatie inapoi pentru a rupe spanul. Astfel incarcarea pe tarod scade.

Tarozi de mașina (universali)


Filetarea se face cu un singur tarod. Pentru filetarea pe mașina trebuie aleasa in mod corespunzator turatia corecta. Ei pot fi utilizati și ca tarozi de mana.
